我國黑滑石產(chǎn)業(yè)發(fā)展至今僅20多年的歷史，其應(yīng)用領(lǐng)域還很窄，加工技術(shù)水平很低，主要用途集中在陶瓷領(lǐng)域，行業(yè)目前存在的主要問題包括：資源勘探程度低、產(chǎn)業(yè)規(guī)模小、產(chǎn)品結(jié)構(gòu)不合理(以出賣原礦為主)；煅燒產(chǎn)品存在工藝落后、裝備不合理，煅燒的超白產(chǎn)品已失去滑石的礦物結(jié)構(gòu)和性能，使其應(yīng)用范圍受到了限制，產(chǎn)品的附加值較低；行業(yè)內(nèi)缺乏專業(yè)技術(shù)人員及研究機構(gòu)。

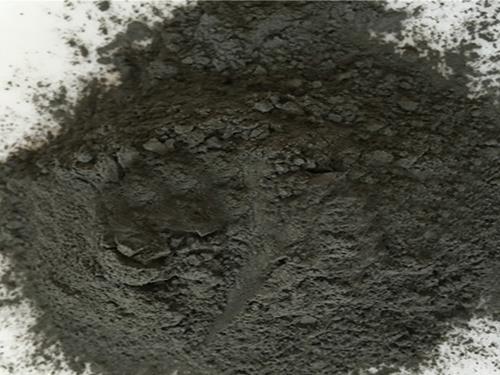

     研究黑滑石礦物的礦物學特征,選取鮞狀黑滑石作為研究對象。原位X射線衍射分析表明礦石中的黑色鮞粒由純黑滑石晶體組成,但結(jié)晶度較差。掃描電子顯微鏡下可發(fā)現(xiàn)黑滑石晶體呈極細小的納米片狀(大部分2μm),多數(shù)顆粒由于應(yīng)力作用已發(fā)生扭曲、變形甚至破碎。透射電子顯微鏡同樣顯示黑滑石顆粒細小,片體層厚極薄。電子探針分析表明黑滑石的化學成分與理想滑石[Mg3Si4O10(OH)2]十分相近,其中雜質(zhì)元素如Fe,Al等含量極少。

     黑滑石的紅外吸收光譜特征與白滑石也極為相近,因此,從礦物的微觀形貌、化學成分和晶體結(jié)構(gòu)來看,黑滑石與白滑石并無顯著差別。黑滑石中所含的碳質(zhì)被普遍認為是黑滑石的致黑原因所在。拉曼光譜和X射線光電子能譜分析結(jié)果都表明在黑滑石中的碳質(zhì)是含有一定的結(jié)構(gòu)缺陷或化學雜質(zhì)的具類石墨結(jié)構(gòu)的碳質(zhì)混合物,除主要含sp2雜化碳原子外,還含少量sp3雜化和呈C-O鍵的碳原子。在掃描透射電鏡的暗場像下發(fā)現(xiàn)在黑滑石晶體中的T-O-T層層間存在著單層或者多層的“類石墨烯碳層”,并且還可見多層“類石墨烯碳層”被包裹于滑石晶粒之間,尤其是高角度結(jié)合面附近。
