透明聚丙烯優(yōu)異的透明性和表面光澤度可與典型的透明材料，如聚碳酸酯、聚酯（PET）、聚苯乙烯等相媲美，因而可廣泛應(yīng)用于家庭用品和包裝領(lǐng)域。但透明聚丙烯的耐熱性能較差，較難適用于透明性要求高且在高溫下使用或消毒的器具，如醫(yī)用注射器、微波爐炊具、嬰兒奶瓶、一次性快餐用具等。在透明聚丙烯材料中加入滑石粉，可提高聚丙烯的耐熱性能，但材料的透明度會(huì)大幅度降低，而高透滑石粉對(duì)材料的透明度影響會(huì)大大降低，還能提高材料的耐熱性。

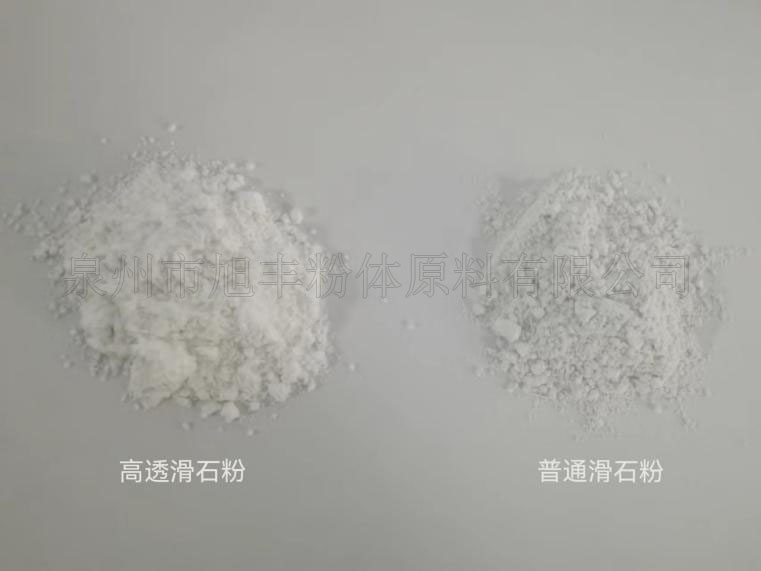

實(shí)驗(yàn)過(guò)程：

     將不同含量的高透滑石粉與無(wú)規(guī)共聚聚丙烯共混擠出制備樣料，再經(jīng)過(guò)注塑制樣，分別得到滑石粉含量為1%、2%、3%、4%、5%、8%和10%的樣品，測(cè)試其拉伸強(qiáng)度、彎曲模量、沖擊強(qiáng)度、熱變形溫度和透過(guò)率等性能。

結(jié)果分析：

1、拉伸強(qiáng)度

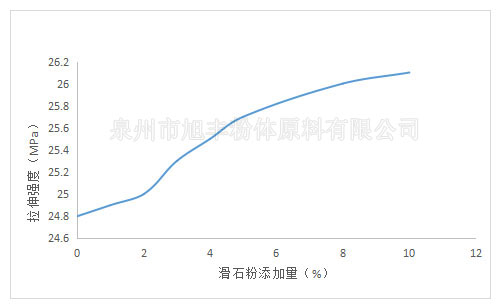

圖1 滑石粉含量對(duì)PP拉伸強(qiáng)度的影響

     從圖中可以看出，隨著高透滑石粉含量的增加，聚丙烯塑料的拉伸強(qiáng)度逐漸增大，這說(shuō)明加入高透滑石粉可提高聚丙烯材料的拉伸強(qiáng)度。

2、 彎曲模量

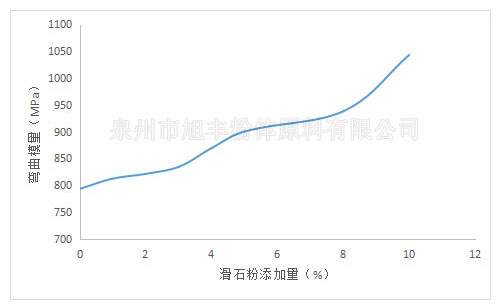

圖2 滑石粉含量對(duì)PP彎曲模量的影響

     從圖中可以看出，當(dāng)滑石粉的添加量≤3%時(shí)，聚丙烯材料的彎曲模量增加較緩慢，添加量＞3%后，隨著滑石粉含量的增加，聚丙烯塑料的彎曲模量提高幅度變大。

3、 沖擊強(qiáng)度

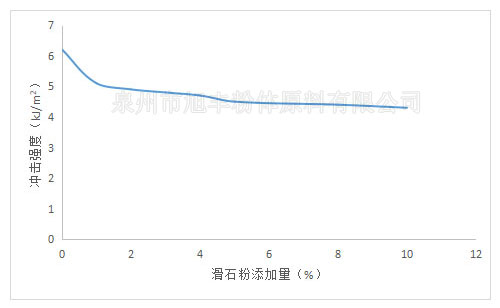

圖3 滑石粉含量對(duì)PP沖擊強(qiáng)度的影響

     從圖中可以看出，滑石粉添加量為1%時(shí)，沖擊強(qiáng)度有個(gè)階梯式的下降，之后隨著滑石粉含量的增加，聚丙烯材料的沖擊強(qiáng)度下降緩慢，當(dāng)添加量為5%時(shí)，聚丙烯材料的沖擊強(qiáng)度基本不變化。

4、熱變形溫度

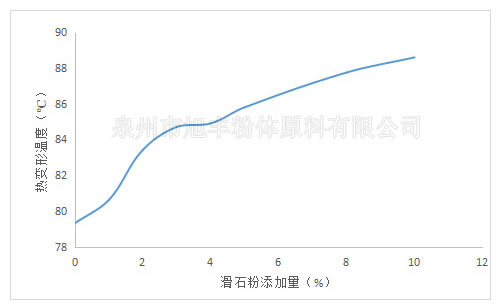

圖4 滑石粉含量對(duì)PP熱變形溫度的影響

     從圖中可以看出，滑石粉對(duì)塑料材料熱變形溫度的影響較為明顯，可以有效的提高各種塑料的熱變形溫度，從而增加塑料的耐熱性。

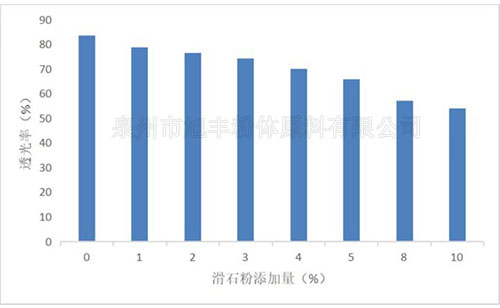

5、透光率

從圖中可以看出，隨著滑石粉含量的增加，透明聚丙烯的材料的透光率會(huì)逐漸的下降，但下降的幅度不大，當(dāng)添加量為10%時(shí)，聚丙烯材料的透光率還能達(dá)到54%，具有一定的透明度。

     高透滑石粉可以提高透明聚丙烯材料的拉伸強(qiáng)度、彎曲模量和耐熱性，同時(shí)對(duì)聚丙烯材料的沖擊強(qiáng)度和透光率下降幅度較低，用在透明性要求高且在高溫下使用的領(lǐng)域具有一定的優(yōu)勢(shì)。
